鎧裝鉑熱波膜電阻WZPK-523U 價格
鎧裝鉑熱波膜電阻 WZPK-523U 產品介紹
中文介紹
鎧裝鉑熱波膜電阻 WZPK-523U 是一款高性能的電阻元件，廣泛應用于工業自動化、精密測量、醫療設備以及環境監測等領域。它采用先進的制造工藝，將鉑電阻與堅固的鎧裝外殼相結合，確保了產品的穩定性和耐用性。
該電阻具有極高的測量精度，能夠精確地感知溫度變化，并將其轉換為電信號輸出。其溫度范圍廣泛，適用于多種復雜的工作環境，無論是高溫還是低溫場合，都能保持穩定的性能表現。此外，WZPK-523U 的響應速度快，能夠迅速捕捉溫度變化，為設備提供實時的反饋信息。
在設計上，WZPK-523U 采用了緊湊的結構，便于安裝和集成到各種設備中。其鎧裝外殼不僅提供了良好的機械保護，還增強了產品的抗干擾能力，使其能夠在電磁環境復雜的工業現場穩定工作。同時，該電阻的使用壽命長，減少了設備維護和更換的頻率，降低了使用成本。
鎧裝鉑熱波膜電阻 WZPK-523U 以其卓越的性能和可靠的質量，為用戶提供了一個值得信賴的選擇，能夠滿足不同行業對高精度溫度測量的需求。
English Introduction
The WZPK-523U armored platinum thin-film resistor is a high-performance resistive component widely used in industrial automation, precision measurement, medical equipment, and environmental monitoring. It combines platinum resistors with a robust armored casing through advanced manufacturing processes, ensuring the stability and durability of the product.
This resistor boasts extremely high measurement accuracy, capable of precisely sensing temperature changes and converting them into electrical signals. It has a wide temperature range, making it suitable for various complex working environments, whether in high or low-temperature conditions. Additionally, the WZPK-523U features fast response time, enabling it to quickly capture temperature variations and provide real-time feedback information to the equipment.
In terms of design, the WZPK-523U adopts a compact structure, facilitating easy installation and integration into different devices. The armored casing not only offers excellent mechanical protection but also enhances the product s resistance to electromagnetic interference, allowing it to operate stably in complex industrial electromagnetic environments. Moreover, the resistor has a long service life, reducing the frequency of equipment maintenance and replacement, and lowering the overall cost of use.
With its outstanding performance and reliable quality, the WZPK-523U armored platinum thin-film resistor is a trustworthy choice for users, meeting the high-precision temperature measurement requirements of various industries.
鎧裝鉑熱波膜電阻
WZPK-105U，WZPK-324U，WZPK-364U，WZPK-264U，WZPK-163U，WZPK-523U，WZP-421D，WZPK-103U，WRP2-121B，WZP2-74S
簡單介紹
WZPK-466U|鎧裝鉑熱波膜電阻CRZ系列薄膜鉑熱電阻元件是把金屬鉑研制成粉漿，采用先進的激光噴濺薄膜技術及光刻法和干燥蝕刻法把附著在陶瓷基片上形成膜
WZPK-466U|鎧裝鉑熱波膜電阻
的詳細介紹

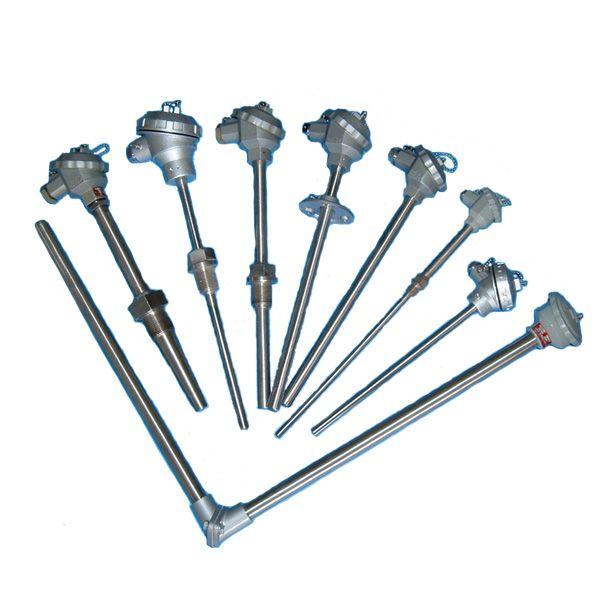

WZPK-466U|鎧裝鉑熱波膜電阻
|
熱電阻的工作原理：在溫度的作用下，電阻絲的電阻隨之變化而變化�？捎糜跍y量 -200℃～﹢800℃范圍內的溫度。其優點是：偏差極小。由于它的良好電輸出性能，熱電阻可為顯示儀、記錄儀、調節儀、掃描儀及電腦提供精確的輸入值。
|
|
|
WZPK466U鎧裝鉑熱波膜電阻，WZPK-466U,的詳細資料：
|
|
1． 測溫范圍、允差
|
名稱
|
型號
|
分度號
|
測溫范圍
|
等級
|
允許偏差
|
|
鉑電阻
|
WZP
|
Pt100
Pt10
|
-200~±650℃
|
A
|
±（0.15+0.02t）
|
|
B
|
±0.30+0.005t
|
|
銅電阻
|
WZC
|
Cu50
Cu100
|
-50~+150℃
|
|
±（0.30+0.006t）
|
2.熱響應時間
在溫度出現階躍變化時,熱電阻的電阻值變化至相當于該階躍變化的50%，所需要的時間稱為熱響應時間，用t0.5表示。
3.自熱影響
鉑電阻允許通過電流1mA，大測量電流為5mA，由此產生的升溫不大于0.3℃。
4.電阻溫度系數（α）與標稱值的偏差
|
名稱
|
等級
|
α
|
α
|
|
鉑電阻
|
A
|
0．003851
|
±0.000006
|
|
B
|
±0.000012
|
|
銅電阻
|
|
0．004280
|
±0.000020
|
5.絕緣電阻
當周圍空氣溫度15-35℃和相對濕度小于80%時熱電阻絕緣電阻不小于100MΩ。
薄膜鉑電阻元件
一、 概述
CRZ系列薄膜鉑熱電阻元件是把金屬鉑研制成粉漿，采用先進的激光噴濺薄膜技術及光刻法和干燥蝕刻法把附著在陶瓷基片上形成膜，引線經過激光調阻制成，完全自動的生產程序保證了產品完全符合IEC標準。
二、 技術特點
1． 薄膜鉑熱電阻元件用陶瓷和鉑制成，因而在高溫下能夠保持的穩定性，適合在-50～400℃的溫度下使用。
2． 鉑薄膜通過激光噴濺在陶瓷表層，因而它具有良好的防震和防沖擊性能。
3． 薄膜表面蓋以陶瓷，因而元件能夠承受高壓，并具有良好的絕緣性。
4． 引線材料為鎳鍍金和純鈀兩種。
5． 規格：
|
型號
|
規格
長×寬×高
|
阻值
|
測量電流
|
精度
|
測量范圍
|
熱響應時間
|
|
CRZ-1632
|
3.2×1.6×1.0
|
PT100
PT100
|
≤1mA
|
A
|
-50～550℃
|
≤0.3S
|
|
CRZ-2005
|
5.0×2.0×1.1
|
PT50
|
≤2mA
|
A
|
-50～400℃
|
|
CRZ-2005
|
5.0×2.0×1.0
|
PT10
|
≤0.5mA
|
B
|
-50～500℃
|
6． 精度：
|
等級
|
α
|
0℃時的電阻值（Ω）
|
允許偏差（Ω）
|
|
A
|
0.003851
|
100.00
|
±0.150+0.002t
|
|
B
|
0.003851
|
100.00
|
±0.30+0.005t
|
|
|
