雙金屬溫度計WSSP-411 供應
產品概述

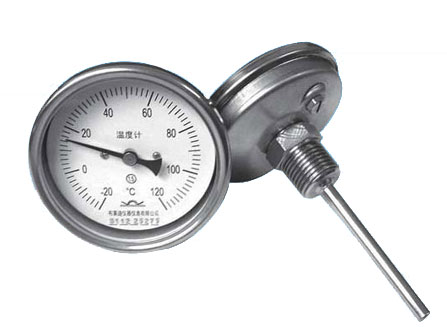

WSSP-411雙金屬溫度計是一款結合現場顯示與遠程信號傳輸功能的工業級溫度測量?jī)x表，采用304不銹鋼材質保護管，適用于-80℃至+500℃范圍的液體、氣體及蒸汽介質溫度監測。其核心部件由兩種不同膨脹系數的金屬片復合制成，通過熱脹冷縮原理驅動指針精確指示溫度，同時內置Pt100熱電阻實現4-20mA信號遠傳。產品設計兼顧機械強度與耐腐蝕性，表盤直徑提供100mm和150mm兩種規格，防護等級達IP55，可適應石油、化工、電力等行業的復雜工況環境。1712
技術特點
該溫度計采用一體化結構設計，將雙金屬感溫元件與遠傳模塊集成，具有響應速度快（≤40s）、顯示直觀、使用壽命長等優勢。螺旋狀雙金屬片通過精密傳動機構帶動指針旋轉，確保1.5級顯示精度；遠傳部分采用抗干擾二線制輸出，支持PT100電阻信號或4-20mA電流信號，滿足自動化控制系統需求。保護管提供M27×2等標準螺紋接口，安裝方式支持徑向、軸向等多種形式，用戶可根據管道布局靈活選擇。測溫探頭采用φ8-10mm小型化設計，在保證靈敏度的同時降低流體阻力。3617
應用場景
本產品廣泛應用于冶金、制藥、食品加工等領域的流程溫度監控，特別適合需要同時進行本地讀數和遠程傳輸?shù)膱?chǎng)合。在熱力管網中可實時監測蒸汽溫度，化工反應釜內能穩定追蹤介質變化，且適用于振動較大的機械設備測溫。其304不銹鋼材質能耐受多數腐蝕性介質，防護設計可應對戶外雨雪環境。對于防爆區域，可選配特殊殼體增強安全性。產品支持定制插入深度（如500mm標準款）和分度范圍（0-150℃常用量程），適應不同安裝深度與工藝要求。2918
服務與保障
我們提供完整的技術選型指導，協助用戶根據具體工況配置合適的測溫方案。產品出廠前經過嚴格調試，確保指示精度與信號輸出的匹配性。供貨周期穩定，常規型號可快速交付，特殊規格需提前確認參數。使用過程中建議定期檢查指針靈活度和接線端子密封性，避免機械碰撞影響測量準確性。本產品設計壽命長，維護簡便，芯體可更換設計降低了長期使用成本。71222
Product Introduction
The WSSP-411 bimetal thermometer is an industrial-grade temperature measurement device integrating local display and remote signal transmission. With 304 stainless steel protection tube, it covers -80℃ to +500℃ range for liquids, gases and steam. Its bimetallic strip mechanism ensures reliable pointer movement while built-in Pt100 sensor enables 4-20mA output. The IP55-rated housing suits harsh environments in petrochemical and power industries. 113
Key Features
This thermometer combines spiral-wound bimetal element and transmitter module in compact structure, achieving ≤40s response time and 1.5% display accuracy. Standard M27×2 threads allow flexible installation via radial/axial mounting styles. The 8-10mm diameter probe minimizes fluid disturbance while maintaining sensitivity. Two-wire 4-20mA output enhances anti-interference capability for automation systems. 617
Typical Applications
Ideal for dual-purpose temperature monitoring in metallurgy, pharmaceutical and food processing plants. Performs well in steam pipelines, chemical reactors and vibrating equipment. 304 SS construction resists corrosion, with optional explosion-proof housing available. Customizable immersion lengths (e.g. 500mm) and ranges (e.g. 0-150℃) meet diverse process needs. 918
雙金屬溫度計
wss-561，wss-461，wss-552，wss-452，WSS-551，wss-451，wss-582，wss-482，wss-581，wss-481，wss-512，wss-412，wss-312，wss-511，wss-411，wss-311，wss-502，WSS-402，wss-302，wss-501，wss-401，WSS-301，WSSXP-481，WSSXE-481，WSSXP-411，WSSXE-411，WSSXP-401，WSSXE-401，WSSP-581，WSSP-481，WSSP-511，WSSP-411，WSSP-501，WSSP-401，WSSE-581，WSSE-481，WSSE-511，WSSE-411，WSSE-501，WSSE-401，WSS-583L
工作原理
雙金屬溫度計的工作原理是利用二種不同溫度膨脹系數的金屬，為提高測溫靈敏度，通常將金屬片制成螺旋卷形狀，當多層金屬片的溫度改變時，各層金屬膨脹或收縮量不等，使得螺旋卷卷起或松開。
由于螺旋卷的一端固定而另一端和一可以自由轉動的指針相連，因此，當雙金屬片感受到溫度變化時，指針即可在一圓形分度標尺上指示出溫度來。這種儀表的測溫范圍是200~650℃，允許誤差均為標尺兩程的1%左右。
概述
雙金屬溫度計的英文名稱是bimetal thermometer;bimetallic thermometer，是一種適合測量中低溫的現場檢測儀表，可直接測量各種生產過程中的液體、蒸汽和氣體介質溫度。
雙金屬溫度計主要的元件是一個用兩種或多種金屬片疊壓在一起組成的多層金屬片，利用兩種不同金屬在溫度改變時膨脹程度不同的原理工作的。是基于繞制成環性彎曲狀的雙金屬片組成。一端受熱膨脹時，帶動指針旋轉，工作儀表便顯示出熱電勢所應的溫度值。
|
