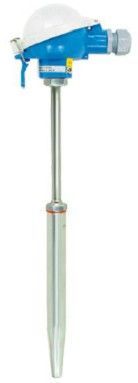

超臨界電站用熱電偶WREK-421
產品概述
超臨界電站用熱電偶WREK-421是專為現代超臨界火力發電機組設計的精密測溫裝置，適用于主蒸汽溫度高達610℃、工作壓力達40Mpa的嚴苛工況。該產品基于塞貝克效應原理，通過兩種不同導體材料在溫差作用下產生的熱電勢實現溫度測量，能夠準確捕捉超臨界機組運行中的溫度變化，為電站安全高效運行提供可靠數據支持。其設計充分考慮了超臨界技術的特殊性，采用優化結構提升耐高溫高壓性能，同時兼顧節能環保需求。26
核心技術與性能特點
WREK-421熱電偶采用特殊合金保護管材料（如1Cr18Ni9Ti或GH3030），確保在高溫高壓環境下長期穩定工作。產品具有優異的機械強度和耐壓性能，能承受≤40Mpa的工作壓力，測溫范圍覆蓋0-610℃的典型超臨界工況。通過優化絕緣結構設計，常溫絕緣電阻值滿足≥100MΩ的嚴苛要求（測試條件：直流500V，溫度15-35℃，濕度45%）。該產品采用模塊化設計，支持50-150mm等多種置入長度定制，并可根據現場需求選擇單支或雙支測溫結構。34
應用價值與適用場景
該產品主要應用于超臨界發電機組的蒸汽管道、再熱系統等關鍵部位的溫度監測，通過實時精確的溫度反饋助力機組提升熱效率。其設計參考國際先進規范，采用間隙隔爆原理確保在潛在爆炸性環境中的使用安全。產品特別優化了熱響應時間，能快速捕捉溫度波動，配合顯示儀表或DCS系統實現精準控溫。對于需要長距離信號傳輸?shù)膱龊�，可配套溫度變送器將信�?hào)轉換為4-20mA標準輸出，減少現場布線復雜度。15
結構設計與可靠性保障
WREK-421采用一體化堅固結構，保護管與接線盒之間采用強化密封設計，有效防止介質滲漏。產品經過特殊工藝處理，在高溫環境下仍能保持穩定的熱電特性，避免測量漂移。通過合理的熱膨脹補償設計，消除了溫度驟變導致的機械應力影響。針對超臨界機組的高流速介質環境，產品可選配加固型保護管結構，有效抵抗流體沖刷，延長使用壽命。安裝方式支持法蘭固定或螺紋連接，滿足不同現場安裝需求。78
超臨界電站用熱電偶
WRNK-321, WRNK-331, WRNK-391, WRNK-381, WRNK-387, WRNK-302, WRNK-322, WRNK-332, WRNK-392, WRNK-382, WRNK-388, WRNK2-321, WRNK2-331, WRNK2-322, WRNK2-332, WRCK-301, WRCK-321, WRCK-331, WRCK-391,WRCK-381, WRCK-387, WRCK-302, WRCK-322, WRCK-392, WRCK-382, WRCK-388,WRCK2-321，WRCK2-331，WRCK2-322，WRCK2-332，WREK-401，WREK-421，WREK-431，WREK-481, WREK-491, WREK-402,
工作原理
兩種不同成份的導體（稱為熱電偶絲材或熱電極）兩端接合成回路，
當接合點的溫度不同時，在回路中就會產生電動勢，這種現象稱為熱電效應，而這種電動勢稱為熱電勢。熱電偶就是利用這種原理進行溫度測量的，其中，直接用作測量介質溫度的一端叫做工作端（也稱為測量端），另一端叫做冷端（也稱為補償端）；冷端與顯示儀表或配套儀表連接，顯示儀表會指出熱電偶所產生的熱電勢。
熱電偶實際上是一種能量轉換器，它將熱能轉換為電能，用所產生的熱電勢測量溫度，對于熱電偶的熱電勢，應注意如下幾個問題：
1：熱電偶的熱電勢是熱電偶工作端的兩端溫[2]度函數的差，而不是熱電偶冷端與工作端，兩端溫度差的函數；
2 ：熱電偶所產生的熱電勢的大小，當熱電偶的材料是均勻時，與熱電偶的長度和直徑無關，只與熱電偶材料的成份和兩端的溫差有關；
3：當熱電偶的兩個熱電偶絲材料成份確定后，熱電偶熱電勢的大小，只與熱電偶的溫度差有關；若熱電偶冷端的溫度保持一定，這進熱電偶的熱電勢僅是工作端溫度的單值函數。將兩種不同材料的導體或半導體A和B焊接起來，構成一個閉合回路。
|
