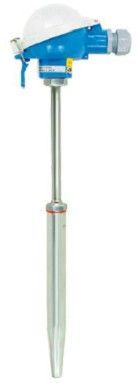

超臨界電站用熱電偶WREK-491
WREK-491鎧裝熱電偶產品概述
WREK-491鎧裝熱電偶是一種專為超臨界電站設計的溫度測量裝置，采用鎳鉻-銅鎳材質作為測溫元件，適用于0-700℃范圍內的液體、蒸汽及氣體介質溫度測量。該產品具有彎曲性能好、耐高溫特性優異的特點，熱響應時間快至毫秒級，能夠快速捕捉溫度變化。其結構采用1Cr18Ni9Ti不銹鋼保護管與絕緣氧化鎂材料經特殊工藝?yán)贫桑邆漭^高的機械強度和耐壓性能，可長期穩定工作于電站高溫高壓環境。15
產品結構與工作原理
該熱電偶由測量端（熱端）和參比端（冷端）組成，當兩端存在溫差時會產生熱電動勢，通過顯示儀表即可讀取對應溫度值。產品采用鎧裝結構設計，分為絕緣式和接殼式兩種類型，核心部分由導體、絕緣層和金屬套管三層復合構成，直徑規格涵蓋φ3-φ8mm，總長度和插入深度可根據實際需求定制。其熱電動勢大小僅與導體材質和溫差相關，與電極尺寸無關，確保了測量的穩定性和可靠性。51019
超臨界電站應用特點
針對超臨界機組主蒸汽溫度達610℃、壓力40Mpa的特殊工況，WREK-491通過優化設計提升了在高溫高壓環境下的適應性。產品參考了國際先進的電站測溫規范，采用可動卡套法蘭或固定螺紋等安裝方式，能靈活部署在鍋爐、蒸汽管道等關鍵部位。特有的快速熱響應特性（如φ4mm套管響應時間≤0.8秒）使其能及時反映機組運行狀態變化，為電站安全控制提供實時溫度數據支持。81425
性能參數與選型說明
該產品在20±15℃環境條件下，絕緣電阻值達到1000MΩ·m以上。根據不同工況需求，可提供多種套管直徑選擇（φ3-φ8mm），對應不同熱響應時間：如φ5mm套管響應時間≤1.2秒。測溫允許偏差為±2.5℃或±0.75%t（t為實測溫度值）。選型時需明確安裝方式（法蘭/螺紋）、插入深度、總長度等參數，特殊尺寸可協商定制。產品通常與顯示儀表、記錄儀等配套使用，形成完整的溫度監測系統。51018
超臨界電站用熱電偶
WRNK-321, WRNK-331, WRNK-391, WRNK-381, WRNK-387, WRNK-302, WRNK-322, WRNK-332, WRNK-392, WRNK-382, WRNK-388, WRNK2-321, WRNK2-331, WRNK2-322, WRNK2-332, WRCK-301, WRCK-321, WRCK-331, WRCK-391,WRCK-381, WRCK-387, WRCK-302, WRCK-322, WRCK-392, WRCK-382, WRCK-388,WRCK2-321，WRCK2-331，WRCK2-322，WRCK2-332，WREK-401，WREK-421，WREK-431，WREK-481, WREK-491, WREK-402,
工作原理
兩種不同成份的導體（稱為熱電偶絲材或熱電極）兩端接合成回路，
當接合點的溫度不同時，在回路中就會產生電動勢，這種現象稱為熱電效應，而這種電動勢稱為熱電勢。熱電偶就是利用這種原理進行溫度測量的，其中，直接用作測量介質溫度的一端叫做工作端（也稱為測量端），另一端叫做冷端（也稱為補償端）；冷端與顯示儀表或配套儀表連接，顯示儀表會指出熱電偶所產生的熱電勢。
熱電偶實際上是一種能量轉換器，它將熱能轉換為電能，用所產生的熱電勢測量溫度，對于熱電偶的熱電勢，應注意如下幾個問題：
1：熱電偶的熱電勢是熱電偶工作端的兩端溫[2]度函數的差，而不是熱電偶冷端與工作端，兩端溫度差的函數；
2 ：熱電偶所產生的熱電勢的大小，當熱電偶的材料是均勻時，與熱電偶的長度和直徑無關，只與熱電偶材料的成份和兩端的溫差有關；
3：當熱電偶的兩個熱電偶絲材料成份確定后，熱電偶熱電勢的大小，只與熱電偶的溫度差有關；若熱電偶冷端的溫度保持一定，這進熱電偶的熱電勢僅是工作端溫度的單值函數。將兩種不同材料的導體或半導體A和B焊接起來，構成一個閉合回路。
|
