鉑電阻元件WZPK2366SA 價格
產品概述

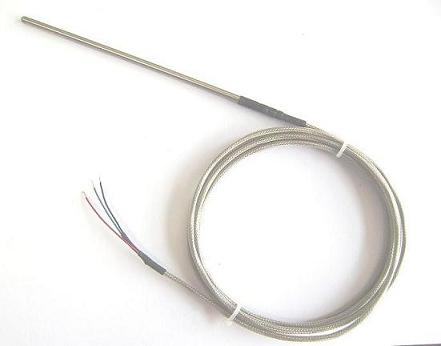

WZPK2366SA型鉑電阻元件是一款采用進口薄膜電阻技術的高精度溫度傳感器，專為工業自動化領域設計。該產品核心部件為精密鉑電阻測溫元件，具備出色的溫度響應特性和長期穩定性，適用于-200℃至600℃范圍內的氣體、液體及固體表面溫度測量。其鎧裝不銹鋼保護管結構內填充高密度氧化絕緣材料，既保證了機械強度又提升了抗污染性能，特別適合管道狹窄或空間受限的安裝環境。產品支持直接通過銅導線與各類顯示儀表、記錄儀、調節器及數據采集系統連接，為用戶提供精確的溫度反饋信號。1210
核心特點（Core Features）
- 快速響應：優化設計的感溫元件結構使熱響應時間顯著縮短，有效降低動態測量誤差，尤其適合快速變化的溫度場監測。
- 靈活安裝：直徑6mm的微型化設計支持彎曲安裝，可適應裝配式傳感器難以部署的復雜工況，長度可根據需求定制。
- 穩定可靠：進口鉑電阻元件配合全密封不銹鋼鎧裝結構，確保在震動、腐蝕等惡劣環境中長期穩定工作。
- 廣泛兼容：標準三線制輸出可與主流二次儀表無縫對接，簡化系統集成流程。31119
技術參數（Technical Parameters）
- 測溫范圍：-200~600℃
- 精度等級：A級精度達±(0.15+0.002|t|)℃
- 保護管材質：1Cr18Ni9Ti不銹鋼
- 絕緣電阻：≥100MΩ（DC10-100V測試）
- 機械強度：可承受1.5倍公稱壓力（常溫靜態）
- 熱響應時間：Φ6mm規格≤12秒（介質階躍變化條件下）5921
應用場景（Applications）
該產品廣泛應用于石油化工流程監測、電力機組溫度保護、食品加工溫控系統、冶金設備熱工檢測等領域。其抗震設計和耐腐蝕特性使其成為鍋爐管道、反應釜夾層、壓縮機腔體等高溫高壓場景的理想選擇，同時微型化特點在實驗室精密儀器和醫療設備中也有出色表現。71523
服務支持（Service）
我們提供專業技術咨詢和定制化解決方案，可根據用戶需求調整插深長度、導線規格及接口形式。所有產品均經過嚴格出廠測試，確保性能指標符合工業測量要求，并配有詳細的操作指導手冊。121725
English Product Introduction
WZPK2366SA Platinum RTD Element is a high-precision temperature sensor featuring imported thin-film resistance technology, designed for industrial automation applications. The core component utilizes advanced platinum resistance elements to deliver exceptional temperature sensitivity and long-term stability within -200℃ to 600℃ range. Its stainless steel armored sheath, filled with high-density oxide insulation, ensures robust mechanical strength and contamination resistance, making it ideal for confined spaces like narrow pipelines.
Key Advantages:
- Rapid Response: Optimized sensing structure minimizes thermal lag for dynamic temperature tracking.
- Flexible Installation: 6mm diameter allows bending adaptation to complex layouts with customizable lengths.
- Durable Construction: Hermetic armor protection guarantees reliability in corrosive/vibratory environments.
- Plug-and-Play: Standard 3-wire output compatible with most display/control systems.
Typical Applications: Chemical process monitoring, power plant safety systems, food processing equipment, and precision laboratory instruments. Custom configurations (insertion depth/wiring/connectors) are available upon request. 4816
鉑電阻元件
WZPK2-165SA，WZPK2-166SA，WZPK-263S，WZPK-264S，WZPK-265S，WZPK-266S，WZPK2-265SA，WZPK2-266SA，WZPK-363S，WZPK-364S，WZPK-365S，WZPK-366S，WZPK2-365SA，WZPK2366SA，WZPK-463S，WZPK-464S，WZPK-465S，WZPK-466S，WZPK2-465SA，WZPK2466SA，WZPK-563S，WZPK-564S，WZPK-565S，WZPK-566S，WZPK2-565SA，WZPK2566SA，WZPK-173S，WZPK-174S，WZPK-175S，WZPK-176S，WZPK2-175SA，WZPK2-176SA，WZPK-273S，WZPK-274S，WZPK-275S，WZPK-276S，WZPK2-275SA，WZPK2-276SA，WZPK-373S，WZPK-374S，WZPK-375S，WZPK-376S，WZPK2-375SA，WZPK2376SA，WZPK-473S，WZPK-474S，WZPK-475S，WZPK-476S，WZPK2-475SA，WZPK2476SA，WZPK-573S，WZPK-574S，WZPK-575S，WZPK-576S，WZPK2-575SA，WZPK2576SA，WZPM-101U，WZPM-201U，WZPM—002U，WZPM-102U，WZPM-202U，WZPM—001，WZPM-101S，WZPM-201S，WZPM-002，WZPM-102，WZPM-202，WZPM—301，WZP-011S，WZP-012S，WZP-013S，WZP-014S，WZP-015S，WZP-203S，WZP-205S，WZP-018，WZP-0110，WZP-2012，
熱電阻是利用鉑絲的電阻值隨著溫度的變化而變化這一基本原理設計和制作的，按0℃時的電阻值R(℃)的大小分為10歐姆（分度號為Pt10）和100歐姆（分度號為Pt100）等，測溫范圍均為-200~850℃.10歐姆鉑熱電阻的感溫原件是用較粗的鉑絲繞制而成，耐溫性能明顯優于100歐姆的鉑熱電阻，主要用于650℃以上的溫區：100歐姆鉑熱電阻主要用于650℃以下的溫區，雖也可用于650℃以上溫區，但在650℃以上溫區不允許有A級誤差。100歐姆鉑熱電阻的的分辨率比10歐姆鉑熱電阻的分辨率大10倍，對二次儀表的要求相應地一個數量級，因此在650℃以下溫區測溫應盡量選用100歐姆鉑熱電阻。
感溫元件骨架的材質也是決定鉑熱電阻使用溫區的主要因素，見的感溫元件有陶瓷元件，玻璃元件，云母元件，它們是由鉑絲分別繞在陶瓷骨架，玻璃骨架，云母骨架上再經過復雜的工藝加工而成。由于骨架材料本身的性能不同，陶瓷元件適用于850℃以下溫區，玻璃元件適用于550℃以下溫區。近年來市場上出現了大量的厚膜和薄膜鉑熱電阻感溫元件，厚膜鉑熱電阻元件是用鉑漿料印刷在玻璃或陶瓷底板上，薄膜鉑熱電阻元件是用鉑漿料濺射在玻璃或陶瓷底板上，再經光刻加工而成，這種感溫元件僅適用于-70~500℃溫區，但這種感溫元件用料省，可機械化大批量生產，效率高，價格便宜。
就結構而言，鉑熱電阻還可以分為工業鉑熱電阻和鎧裝鉑熱電阻。工業鉑熱電阻也叫裝配鉑熱電阻，即是將鉑熱電阻感溫元件焊上引線組裝在一端封閉的金屬管或陶瓷管內，再安裝上接線盒而成；鎧裝鉑熱電阻是將鉑熱電阻元件，過渡引線，絕緣粉組裝在不銹鋼管內再經模具拉實的整體，具有堅實，抗震，可繞，線徑小，使用安裝方便等優點。
系統組成
（1）熱電阻測溫系統一般由熱電阻、連接導線和顯示儀表等組成。必須注意以下兩點：
①熱電阻和顯示儀表的分度號必須一致
②為了消除連接導線電阻變化的影響，必須采用三線制接法。具體內容參見本篇第三章。
（2）鎧裝熱電阻 鎧裝熱電阻是由感溫元件（電阻體）、引線、絕緣材料、不銹鋼套管組合而成的堅實體，它的外徑一般為φ1~φ8mm，小可達φmm。 與普通型熱電阻相比，它有下列優點：
①體積小，內部無空氣隙，熱慣性上，測量滯后��；
②機械性能好、耐振，抗沖擊；
③能彎曲，便于安裝
④使用壽命長。
（3）端面熱電阻 端面熱電阻感溫元件由特殊處理的電阻絲材繞制，緊貼在溫度計端面。它與一般軸向熱電阻相比，能更正確和快速地反映被測端面的實際溫度，適用于測量軸瓦和其他機件的端面溫度。
（4）隔爆型熱電阻 隔爆型熱電阻通過特殊結構的接線盒，把其外殼內部爆炸性混合氣體因受到火花或電弧等影 電阻體的斷路修理必然要改變電阻絲的長短而影響電阻值，為此更換新的電阻體為好，若采用焊接修理，焊后要校驗合格后才能使用。
|
