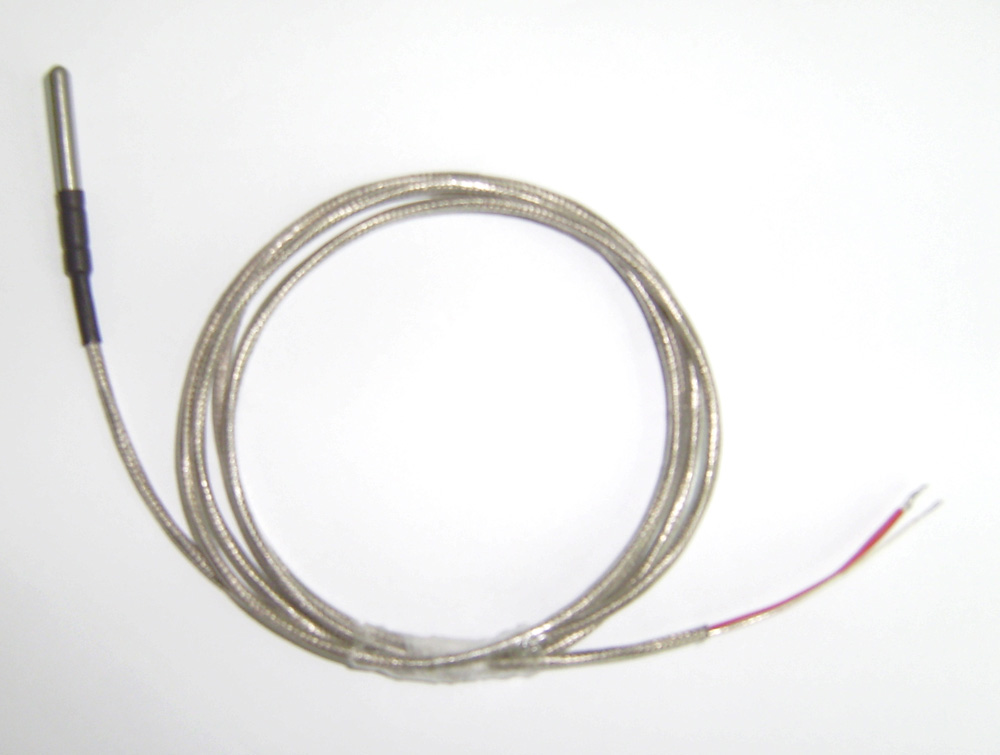

鉑電阻元件WZP-011S 廠家
中文介紹
WZP-011S鉑電阻元件是一種高性能的溫度測量元件，廣泛應用于工業和科研領域。該元件采用先進的生產工藝，結合了微型陶瓷管保護管和內繞結構設計，使得感溫元件體積小巧，直徑僅為1.2mm。這種設計不僅提高了元件的熱響應速度，還增強了其在復雜環境下的耐用性。
WZP-011S鉑電阻元件的測量范圍廣泛，可在-200℃到600℃之間精確測量溫度。其分度號為Pt100，精度等級分為A級和B級。A級精度為±(0.15℃+0.002|t|)，B級精度為±(0.30℃+0.005|t|)，能夠滿足不同精度需求的測量場景。此外，該元件的熱響應時間非常短，T0.5≤0.2秒，這意味著在溫度發生階躍變化時，元件能夠快速響應并輸出準確的測量值。
WZP-011S鉑電阻元件的保護管材質為陶瓷，具有良好的絕緣性能和耐高溫特性。其常溫絕緣電阻值不小于100MΩ，確保了在各種環境下的穩定性和可靠性。此外，元件的接線方式為二線制，安裝和使用非常方便。
該元件適用于多種行業，包括石油、化工、電站、冶金、輕工、食品、紡織、醫療衛生、國防工業、科研、農業以及機械行業。它能夠為這些領域提供高精度、高可靠性的溫度測量解決方案，幫助用戶實現精確的溫度控制和監測。
English Introduction
The WZP-011S platinum resistance thermometer element is a high-performance temperature measurement component widely used in industrial and scientific research fields. This element adopts an advanced manufacturing process, integrating a micro-ceramic tube as the protective tube and an internal winding structure design. The temperature-sensing element is extremely small, with a diameter of only 1.2mm. This design not only enhances the thermal response speed of the element but also improves its durability in complex environments.
The WZP-011S platinum resistance thermometer element has a wide measurement range, capable of accurately measuring temperatures between -200℃ and 600℃. It features a Pt100 scale and two precision grades, A and B. The A-grade precision is ±(0.15℃+0.002|t|), and the B-grade precision is ±(0.30℃+0.005|t|), which can meet the measurement requirements of different precision levels. Moreover, the thermal response time of this element is very short, with T0.5≤0.2 seconds, meaning that it can quickly respond and output accurate measurement values when the temperature undergoes a step change.
The protective tube of the WZP-011S platinum resistance thermometer element is made of ceramic material, which offers excellent insulation and high-temperature resistance. The insulation resistance value at room temperature is no less than 100MΩ, ensuring the stability and reliability of the element in various environments. In addition, the element features a two-wire connection method, making installation and use very convenient.
This element is suitable for a variety of industries, including petroleum, chemical, power plants, metallurgy, light industry, food, textiles, healthcare, defense, scientific research, agriculture, and machinery. It can provide high-precision and highly reliable temperature measurement solutions for these fields, helping users achieve accurate temperature control and monitoring.
鉑電阻元件
WZPK2-165SA，WZPK2-166SA，WZPK-263S，WZPK-264S，WZPK-265S，WZPK-266S，WZPK2-265SA，WZPK2-266SA，WZPK-363S，WZPK-364S，WZPK-365S，WZPK-366S，WZPK2-365SA，WZPK2366SA，WZPK-463S，WZPK-464S，WZPK-465S，WZPK-466S，WZPK2-465SA，WZPK2466SA，WZPK-563S，WZPK-564S，WZPK-565S，WZPK-566S，WZPK2-565SA，WZPK2566SA，WZPK-173S，WZPK-174S，WZPK-175S，WZPK-176S，WZPK2-175SA，WZPK2-176SA，WZPK-273S，WZPK-274S，WZPK-275S，WZPK-276S，WZPK2-275SA，WZPK2-276SA，WZPK-373S，WZPK-374S，WZPK-375S，WZPK-376S，WZPK2-375SA，WZPK2376SA，WZPK-473S，WZPK-474S，WZPK-475S，WZPK-476S，WZPK2-475SA，WZPK2476SA，WZPK-573S，WZPK-574S，WZPK-575S，WZPK-576S，WZPK2-575SA，WZPK2576SA，WZPM-101U，WZPM-201U，WZPM—002U，WZPM-102U，WZPM-202U，WZPM—001，WZPM-101S，WZPM-201S，WZPM-002，WZPM-102，WZPM-202，WZPM—301，WZP-011S，WZP-012S，WZP-013S，WZP-014S，WZP-015S，WZP-203S，WZP-205S，WZP-018，WZP-0110，WZP-2012，
熱電阻是利用鉑絲的電阻值隨著溫度的變化而變化這一基本原理設計和制作的，按0℃時的電阻值R(℃)的大小分為10歐姆（分度號為Pt10）和100歐姆（分度號為Pt100）等，測溫范圍均為-200~850℃.10歐姆鉑熱電阻的感溫原件是用較粗的鉑絲繞制而成，耐溫性能明顯優于100歐姆的鉑熱電阻，主要用于650℃以上的溫區：100歐姆鉑熱電阻主要用于650℃以下的溫區，雖也可用于650℃以上溫區，但在650℃以上溫區不允許有A級誤差。100歐姆鉑熱電阻的的分辨率比10歐姆鉑熱電阻的分辨率大10倍，對二次儀表的要求相應地一個數量級，因此在650℃以下溫區測溫應盡量選用100歐姆鉑熱電阻。
感溫元件骨架的材質也是決定鉑熱電阻使用溫區的主要因素，見的感溫元件有陶瓷元件，玻璃元件，云母元件，它們是由鉑絲分別繞在陶瓷骨架，玻璃骨架，云母骨架上再經過復雜的工藝加工而成。由于骨架材料本身的性能不同，陶瓷元件適用于850℃以下溫區，玻璃元件適用于550℃以下溫區。近年來市場上出現了大量的厚膜和薄膜鉑熱電阻感溫元件，厚膜鉑熱電阻元件是用鉑漿料印刷在玻璃或陶瓷底板上，薄膜鉑熱電阻元件是用鉑漿料濺射在玻璃或陶瓷底板上，再經光刻加工而成，這種感溫元件僅適用于-70~500℃溫區，但這種感溫元件用料省，可機械化大批量生產，效率高，價格便宜。
就結構而言，鉑熱電阻還可以分為工業鉑熱電阻和鎧裝鉑熱電阻。工業鉑熱電阻也叫裝配鉑熱電阻，即是將鉑熱電阻感溫元件焊上引線組裝在一端封閉的金屬管或陶瓷管內，再安裝上接線盒而成；鎧裝鉑熱電阻是將鉑熱電阻元件，過渡引線，絕緣粉組裝在不銹鋼管內再經模具拉實的整體，具有堅實，抗震，可繞，線徑小，使用安裝方便等優點。
系統組成
（1）熱電阻測溫系統一般由熱電阻、連接導線和顯示儀表等組成。必須注意以下兩點：
①熱電阻和顯示儀表的分度號必須一致
②為了消除連接導線電阻變化的影響，必須采用三線制接法。具體內容參見本篇第三章。
（2）鎧裝熱電阻 鎧裝熱電阻是由感溫元件（電阻體）、引線、絕緣材料、不銹鋼套管組合而成的堅實體，它的外徑一般為φ1~φ8mm，小可達φmm。 與普通型熱電阻相比，它有下列優點：
①體積小，內部無空氣隙，熱慣性上，測量滯后小；
②機械性能好、耐振，抗沖擊；
③能彎曲，便于安裝
④使用壽命長。
（3）端面熱電阻 端面熱電阻感溫元件由特殊處理的電阻絲材繞制，緊貼在溫度計端面。它與一般軸向熱電阻相比，能更正確和快速地反映被測端面的實際溫度，適用于測量軸瓦和其他機件的端面溫度。
（4）隔爆型熱電阻 隔爆型熱電阻通過特殊結構的接線盒，把其外殼內部爆炸性混合氣體因受到火花或電弧等影 電阻體的斷路修理必然要改變電阻絲的長短而影響電阻值，為此更換新的電阻體為好，若采用焊接修理，焊后要校驗合格后才能使用。
|
