裝配式薄膜鉑熱電阻WZPM-267 供應
產品概述
裝配式薄膜鉑熱電阻WZPM-267是一款專為工業溫度測量設計的高精度傳感器，適用于-50℃至+150℃范圍的表面溫度檢測。該產品采用優質不銹鋼1Cr18Ni9Ti保護管，具有優異的耐腐蝕性和機械強度，能穩定工作在紡織、印染、造紙等工業環境中。其核心采用先進的薄膜鉑電阻元件，具有響應速度快（熱響應時間僅30秒）、測量精度高（B級精度）的特點，可與各類顯示儀表配套使用實現溫度監控。815
結構特點
WZPM-267采用模塊化裝配設計，主要由感溫元件、不銹鋼保護套管和防水式接線盒組成。產品提供單支鉑電阻結構，感溫元件采用薄膜工藝制備的鉑電阻，通過精密激光調阻技術確保溫度-電阻特性的線性度。保護管端部設計有特殊弧形絕緣結構，既能減少與被測物體摩擦，又可保證測溫頭與表面的良好接觸。根據應用場景可選擇直柄式、手柄式或固定式安裝方式，其中固定式特別適合需要連續監測滾筒、模具等設備表面溫度的場合。1226
技術優勢
該產品的薄膜鉑電阻元件通過激光噴濺技術將鉑薄膜附著于陶瓷基片，具有優異的抗震性和長期穩定性。在-50~+150℃范圍內，其電阻值變化與溫度保持高度一致，重復性誤差小于0.3%。外殼采用IP65防護等級設計，能有效防止粉塵和水霧侵入。產品提供多種總長規格（100-350mm）和插入深度選擇，滿足不同安裝空間需求。特別適用于需要現場流動測溫的工況，配合便攜式顯示儀表可快速獲取精確溫度數據。925
應用領域
WZPM-267表面鉑熱電阻廣泛應用于塑料橡膠加工、食品包裝機械、印刷設備等行業的固體表面溫度監測。在紡織行業可用于測量染缸、烘干滾筒溫度；在造紙行業適用于烘缸表面溫度控制；在塑料擠出生產線中可精確監控模具溫度分布。其輕巧的結構設計和可靠的測量性能，使其成為工藝溫度監控的理想選擇，尤其適合需要頻繁移動測量的質量控制環節。產品標配M20×1.5電氣接口，支持直接接入自動化控制系統。218
Product Introduction
The WZPM-267 surface platinum thermal resistor is an assembly-type temperature sensor designed for industrial surface measurement. With a stainless steel sheath and thin-film Pt100 element, it delivers accurate readings from -50°C to +150°C. The compact design features three installation styles (handle/straight/fixed) for versatile applications. 1526
Key Features
• Ceramic-encapsulated platinum thin-film sensing element ensures long-term stability • 316 stainless steel protection tube resists corrosion and mechanical stress • IP65 waterproof junction box prevents moisture ingress • Fast response time (T0.5≤30s) for dynamic temperature monitoring • Multiple insertion depths (100-350mm) accommodate different installation needs 89
Typical Applications
Ideal for mobile temperature measurement in:
- Textile: Dyeing vats, drying rollers
- Plastics: Mold temperature profiling
- Paper: Yankee dryer surface monitoring
- Rubber: Calender roll temperature control Compatible with most handheld/panel-mounted displays via standard M20×1.5 cable connection. 218
裝配式薄膜鉑熱電阻
WZP-621, WZP-631, WZP2-621, WZP2-631., WZP-621A, WZP2-621A, WZP-002 WZP-621A, WZP-631, WZP2-621, WZP2-621A, WZP2-631,, WZP-003, WZP-003A, WZP-010, WZP2-010, WZP-011, WZP2-011, WZC-010A, WZP-035S, WZC-001, WZC-200, WZP-260, WZP2-260, WZPM-267,WZP-269, WZP2-260, WZC-269, WZP-270, WZC-270, WZP-280, WZP-260, WZP2-260, WZP-269, WZP2-269, WZC-269, WZC-190, WZC-890J, WZP-892, WZP2-892, WZP2-3212A，WZP2-421B，SBWZ-2481/44SI，WRN-74S，WZPK-426S，WZP-3312A，WZPK2-326SA，WZP2-6312A，WZP-6312A，WZP2-24SA，WZP-24SA，WZP2-6212A，WZP-6212A，WZP-4312A，WZP-4212A，WZP2-3312A，WRNR-01，
概述
工業用薄膜鉑熱電阻作為新一代的溫度測量和調節傳感器，通常用來和顯示儀表等配套，以直接測量各種生產過程中-79℃～600℃范圍內液體，蒸汽和氣體介質及固定表面等溫度。 裝配式鉑電阻采用引進鉑電阻元件作測溫元件。因此，它具有良好的電輸出性能，可為顯示儀、記錄儀、調節儀、掃描儀、數據記錄儀以及電腦提供精確的溫度變化輸入信號。
結構原理

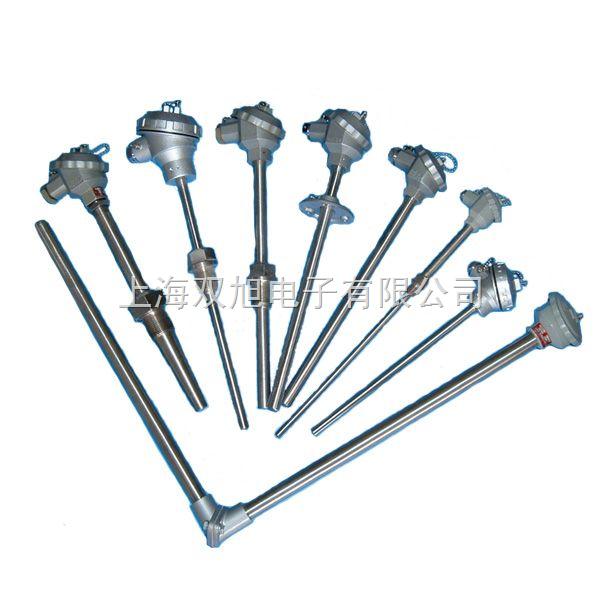

裝配式鉑電阻是由感溫元件、不銹鋼外保護管、接線盒以及各種用途的固定裝置組成，有雙支和單支元件兩種規格，雙支鉑電阻可以同時輸出二組相同電阻信號供使用。
鉑電阻是一種溫度傳感器，它是利用鉑絲在溫度變化時自身電阻也隨著變化的特性來測量溫度的，不銹鋼保護管不但具有抗腐蝕性能，而且具有足夠的機械強度，保證鉑電阻能安全地使用在各種場合，裝配式鉑電阻接線盒分防濺式和防水式兩種類型供選擇。安裝固定裝置有固定螺紋、活動法蘭盤、固定安裝法蘭盤和帶固定螺栓錐形保護管裝置等形式。
|
