熱套式雙金屬溫度計WSS-513S 供應
產品概述

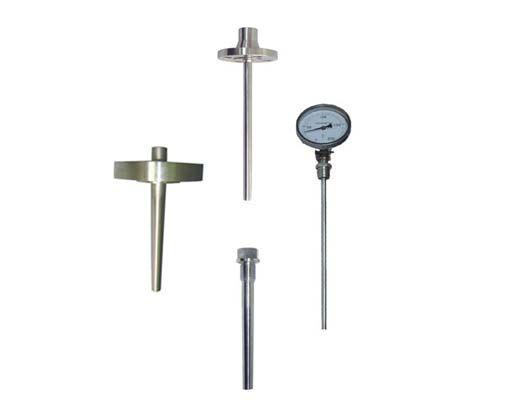

熱套式雙金屬溫度計WSS-513S是一種廣泛應用于工業領域的現場溫度檢測儀表，專為測量中低溫環境設計。該產品通過配合各式安裝套管，能夠適應不同壓力等級要求，直接測量液體、蒸汽、氣體介質及固體表面溫度，測溫范圍覆蓋-80℃至+500℃。其核心原理是利用兩種不同金屬片疊壓組成的多層金屬元件，在溫度變化時產生差異性膨脹，帶動指針旋轉實現溫度指示，具有無汞害、讀數直觀、結構堅固等特點。13
技術特性
WSS-513S采用1Cr18Ni9Ti不銹鋼或哈氏C-276材質的保護管，耐腐蝕性能優異。表盤直徑提供100mm和150mm兩種規格，精度等級為1.5級，熱響應時間不超過40秒。產品標配M20×1.5或NPT1/2螺紋連接尺寸，防護等級達IP55，適用于潮濕或粉塵環境。獨特的熱套式設計允許用戶在不中斷工藝流程的情況下更換機芯，顯著提升設備維護效率。產品提供徑向型、軸向型、萬向型等多種結構形式，支持法蘭或螺紋安裝方式，插入長度可根據實際需求定制。26
應用場景
本產品適用于石油、化工、冶金、制藥、供熱等行業的管道及容器溫度監測。在污水處理廠、熱力管網、反應釜等場景中表現穩定，能夠長期承受30MPa以內的壓力環境。其彎管式結構設計使表頭可多角度調節，便于在不同安裝位置保持最佳觀察視角。針對高溫高壓或有害氣體環境，熱套式結構可避免停機維護帶來的生產損失，特別適合需要連續作業的工業現場。57
產品優勢
WSS-513S采用一體化密封結構和雙層橡膠圈設計，具備優異的防水防塵性能。鋁制表殼經過黑色電泳處理，兼具美觀性與耐用性。相比傳統玻璃溫度計，該產品抗震性能突出，指針顯示不易受振動干擾，在移動設備或機械振動環境中仍能保持準確指示。萬向型表頭支持360°旋轉定位，解決了復雜空間下的讀數難題。產品出廠前均經過嚴格溫度校準，確保長期工作穩定性。1115
英文介紹
The WSS-513S sheathed bimetallic thermometer is an industrial-grade temperature measuring device designed for field applications. It utilizes a spiral-wound bimetallic strip that rotates the pointer proportionally to temperature changes within -80℃ to +500℃ range. The stainless steel protective tube ensures reliable performance in corrosive media, while the IP55-rated enclosure withstands harsh environments.
Key features include 100/150mm dial diameter with 1.5% accuracy, ≤40s thermal response time, and multiple installation options (threaded/flange). The patented sheath design enables core replacement without process interruption, significantly reducing maintenance downtime. Available in radial, axial, and adjustable-angle configurations to accommodate diverse spatial requirements.
This thermometer is widely adopted in petrochemical plants, power stations, and manufacturing facilities for continuous temperature monitoring of pipelines, reactors, and heat exchange systems. The vibration-resistant construction and hermetically sealed movement ensure long-term stability even under mechanical stress conditions. Customizable insertion lengths (100-2000mm) and material options (1Cr18Ni9Ti/Hastelloy C-276) provide flexibility for specialized applications. 1322
熱套式雙金屬溫度計
WSSX-403L，WSSX-483L，WSS-483L，WSS-413L，WSS-413L，WSS-503L，WSS-403L，WSSX-483S，WSSX-413S，WSS-483S，WSS-513S，WSS-413S，WSS-503S，WSS-403S，WSSX-486
應用
熱套式雙金屬溫度計可配合各式安裝套管，滿足不同壓力等級要求。可以直接測量各種生產過程中的 -80-+500 ℃范圍內液體、蒸汽和氣體介質以及固體表面測溫。
主要技術參數
標度盤公稱直徑：100
精度等級：1.0、1.5
連接尺寸：M20x1.5、NPT1/2
熱響應時間：≤40s
防護等級：IP55
注：
可配各式安裝套管，熱安裝套管形式詳見熱安裝套管；
保護管其余材質根據協議訂貨；
打﹡表示公稱壓力根據法蘭壓力等級而訂。
選型須知
型號
精度等級
測溫范圍
安裝固定形式
熱安裝套管形式
插入長度
例A：萬向型雙金屬溫度計，測溫范圍0-400℃。熱安裝套管TH01F，插入長度300mm.即為：WSS-483TH01F 0-400℃ l=300mm.
|
